Építhetsz ipari gyártócsarnokot, raktárt, mezőgazdasági tárolócsarnokot vagy éppen kereskedelmi épületet, a kiváló hőszigeteléssel rendelkező, modern Gór-Stal szendvicspanelek minden esetben kiváló megoldást jelentenek beruházásodhoz.

A hőszigetelő maggal rendelkező szendvicspanelek ugyanis akár külső függönyfalként, akár belső válaszfalként felhasználva nemcsak energiahatékonyak, de könnyen össze-és szétszerelhetők. A gazdag színválasztéknak köszönhetően megjelenésükben is személyes igényeidre szabhatók, így hosszú éveken át gazdaságosak és környezetkímélők.

Ajánlatkérés Kapcsolat

Mire használd a szendvicspanelt?

Ipari felhasználásra.
Ha 50 nm-nél nagyobb csarnokot, mezőgazdasági, kereskedelmi épületet építtetnél.
Ha csak temperálnád a csarnokon belüli hőmérsékletet.
Ha gyorsan és hatékonyan szeretnél épületet burkolni.
Ha energiatakarékos és környezetbarát épületet szeretnél.
Ha megfelelnél az aktuális tűzvédelmi előírásoknak, hőtechnikai szabványoknak.
Ha valami igazán gazdaságos technológiát keresel beruházásodhoz.
Ha érdekelnek a modern és prémium minőségű megoldások.

7 ok, hogy miért olyan hatékony a szendvicspanel

Gyorsan lehet szerelni, így akár néhány hét alatt elkészül a felépítmény.
A könnyű szerelhetőség megkönnyíti és meggyorsítja az építési folyamatot.
A szendvicspanel építése teljes mértékben tiszta folyamat, vagyis nem fröcsög a vakolat, és a terepet is annyira kell csak előkészíteni, hogy az épületet géppel körbe lehessen járni.
A paneleket egy daru rakja egymás mellé, amelyek önfúró csavarokkal kerülnek felszerelésre.
Egy közepes méretű (kb. 1000 nm-es) épület néhány nap alatt beburkolható.
A szendvicspanelt készre festve szállítjuk, így a panel-elemeket nem kell utólag festeni.
Kb. 9-10 féle standard színben elérhető, de további egyedi színek is választhatók.

Mitől annyira gazdaságos a szendvicspanel?

Azért, mert az ár-érték aránya kiváló.
A kül- és beltéri szigeteléshez ez a jelenleg elérhető legolcsóbb megoldás.
Kicsit leegyszerűsítve: „Csak odateszed és kész.”
Egyedi és speciális bevonattal is rendelhetők.
Hőmegtartó hatása kiváló, így a belső tér hőmérsékletét egyenletesen tarthatod.
A hőszigetelt szendvicspanel beépítésével, a helyes tájolással, valamint a nyílászárók átgondolt kialakításával temérdek energia és hőkibocsátás takarítható meg.
A szerkezet könnyen elbontható és másik helyre szállítható.

Mikor válaszd a szendvicspanelt?

Ha végfelhasználóként ipari épületet építtetnél.
Ha beruházóként modern, minőségében prémium megoldást választanál, mégis fontos a gyorsaság, az energiafelhasználás és az ár-érték arány.

Miért válassz szendvicspanelt?

Azért, mert alacsony tetőhajlásszög esetén is beépíthető.
Kis önsúllyal rendelkezik.
Csomóponti kialakításai tetszetősek, vagyis szépen illeszkednek.

Mi szükséges egy szendvicspanelből készülő épülethez?

Meglévő telek.
Alaprajzok, metszetek, látványterv és műszaki leírás.
Koncepció-terv és engedélyek, amelyek alapvetően nem szükségesek, de hasznos, ha van.

Hogyan történik a kivitelezés?

Meghatározzuk a mennyiséget, színt, méretet, típust és az anyag vastagságát.
Az árajánlatkérést követően max. 48 órán belül írásban küldjük ajánlatunkat.
Felhívunk telefonon, hogy szóban is egyeztessük az alábbiakat:
- szükséges kiegészítő termékek egyeztetése, megrendelése,
  - csavarok, tömítőanyagok, szegélyek, ereszcsatornák, szelemenek (másodlagos tartószerkezetek, alátétszerkezetek).
Terepbejárás személyesen, ahol megnézzük a területet,
- szükség esetén akár a környező országokba is ellátogatunk.
Egyeztetjük az értékesítési feltételeket és a szállítási határidőt.
Írásban megkapjuk a megrendelésedet.
Egyeztetésünk szerint szállítjuk a terméket.
Ha szükséges, igény szerint elvégezzük a kivitelezést.
Összeállítjuk a szükséges műszaki dokumentumokat, teljesítmény nyilatkozatot, amelyet átadunk neked.

Garancia

Az általunk forgalmazott szendvicspanel termékekre és térelhatároló szerkezetekre 3 év garanciát biztosítunk.

ÚJDONSÁG!

„SP-LIGHT” BEVILÁGÍTÓ TETŐPANEL

Hazai innováció az a többrétegű, hőszigetelt, dupla héjú, trapéz polikarbonát bevilágító szendvicspanel, amely mindamellett, hogy kiválóan illeszkedik a kompozit panel-tetőfedő rendszerekhez, tökéletes hőszigetelést, és természetes fényáteresztést biztosít az ipari acélcsarnok épületekhez.

TOVÁBB a termékre

Standard termék összetétele

Alsó panel: 16 mm-es, 7 falú üregkamrás polikarbonát lemez.
Fedőlemez: 1,3 mm-es tömör trapéz polikarbonát lemez.

Távtartó, habkitöltő anyagok

Minden egyes szelemen helyén
A precíziósan, kivételesen nagy pontossággal vágott habtöltő anyagok optimalizált tömítést biztosítanak a minimális energiaveszteséget szem előtt tartva.

Polikarbonát jellemzői

Víztiszta
Nagy fényáteresztő képességgel bír
Szilárd és rugalmas
UV-álló
Ütésálló, nem törékeny
Időjárásálló
B tűzvédelmi osztályba sorolt

Tulajdonságok

Hőszigetelő, 1,4 W/m²K vagy annál alacsonyabb U-értéket biztosít.
Kiváló minőségű természetes fényáteresztést nyújt.
Kompatibilis a szabványos kompozit tetőpanelekkel.
A specifikációs követelményeknek megfelelően testre szabható.
Eléri a törésmentességre és a tűzállóságra vonatkozó követelményeket.
A fény- és hőátbocsátási követelmények elérése érdekében a fedőlemez és az alsó lemez kombinációi is igény szerint variálhatók.

Tűzvédelmi besorolás

A termék megfelel az európai tesztek legmagasabb besorolásának (EN13501).

Felszerelés és rögzítés

Gyorsan és könnyen felszerelhető és rögzíthető.
A bevilágító panelek kompletten, összeszerelve érkeznek az építési területre.
A polikarbonát profilok tökéletesen illeszkednek a szendvicspanel bordáihoz.
Az előre felhelyezett szalagok biztosítják a kondenzáció elleni védelmet.

Méretezés

Széles választékban kaphatók.
1200 – 4500 mm hosszúságú panelek.

Alkalmazási területek

Gyárak
Raktárak
Elosztóközpontok
Kiskereskedelmi épületek
Szupermarketek, szabadidős létesítmények
Mezőgazdasági létesítmények

Garancia

A gyártó átfogó garanciát nyújt a fényáteresztésre, a sárgulásra és a jégkárra vonatkozóan.

Ajánlatkérés

Termékek

Gór-Stal szendvicspanelek

Csapatunkkal a Gór-Stal szendvicspanelek mellett tettük le voksunkat, hiszen a prémium minőség és a gyors szállítási határidő számunkra kiemelten fontos.

Az általunk forgalmazott, látszó rögzítésű szendvicspanelek kiválóan alkalmasak ipari épületek oldalfalainak gyors és gazdaságos burkolására, valamint tökéletes megoldást nyújtanak a térelválasztásához. A szendvicspanelek könnyű csatlakozása elősegíti az épületek hatékony kivitelezését, építését, valamint garantálják a megbízható víz- és hőzáró kapcsolatok kialakítását.

Gór-Stal „D” TETŐ SZENDVICSPANEL

Válassz modern megjelenésű, gazdaságos tetőfedő anyagaink közül közepes és nagy méretű ipari épületek tetőfedéséhez.

A Gór-Stal „D” tető szendvicspanelek ipari épületek tetőfedéséhez tervezett és gyártott panelelemek.

TOVÁBB a termékre

Külső megjelenés

333 mm osztású trapézformájú lemez a nagyobb teherbírás és a biztos vízzárás érdekében. Így biztosítja a tetőt érő terhelések hó-, szél-, és egyéb hasznos terhelések átadását.

Rögzítés

A tetőpaneleket statikus által vagy gyártói előírás szerinti önfúró csavarok segítségével kell rögzíteni az alatta lévő megtámasztó szerkezethez.
A csavarok terhelését a teherelosztó nyereggel kell elosztani a hullámok tetején.
A tető minimális hajlásszöge 3 ° (5.2%) (felülvilágítók nélkül) és 5 ° (8.7%), amennyiben felülvilágító is van a tetőben.
A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.
A panelmodul szélessége 1000 mm, a standard hossza pedig 2,0 m-től 12,0 m-ig változtatható.
Különleges megrendelői igény esetén elérhetők 2,0 m-nél rövidebb és 12,0 m-nél hosszabb panelek is, legfeljebb 16,5 m hosszúságig.
A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.

Szendvicspanel geometriai méretei

Vastagságok PIR és PIR-MAX (S): 40, 60, 80, 100, 120, 150, 160mm
Fedőszélesség: 1 000 mm
Gyártási hossz: 2,0 – 13,2 m (16,5 m)
Minimális tetőhajlás: 5°

Önsúlyok és hőátbocsátási tényezők

Panelvastagság (borda nélkül), s [mm]	40	60	80	100	120	150	160
Önsúly (0,5/0,5 mm), [kg/m²]	10,8	11,6	12,4	13,2	14	15,2	15,6
Hőátbocsátási tényező – PIR; U [W/m²K]	0,55	0,37	0,27	0,22	0,18	0,15	0,14
Hőátbocsátási tényező – PIR MAX; U [W/m²K]			0,25	0,2	0,17	0,13	0,13

Acélfegyverzet jellemzői

Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm

Hőszigetelő mag

Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020

Panel műszaki adatai

PIR/PIR MAX:

Tűzállóság: REI30 / RE120 (vastagságtól függően)
Külső tűzzel szembeni ellenállás: BRoof(t1)
Léghanggátlás: RW(C:Ct )=24(-1;-3) dB
Tűzvédelmi osztály: B-s1,d0

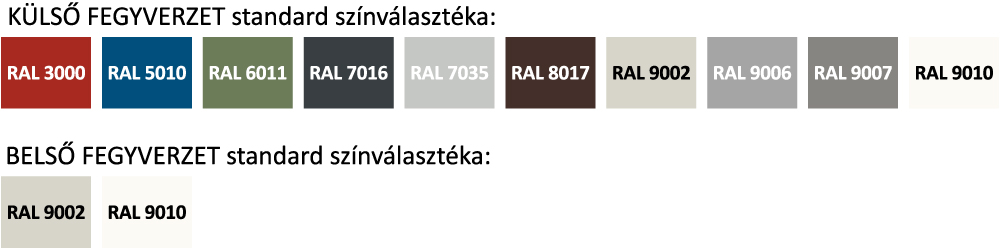

Külső- és belső fegyverzet színválasztéka

CSAK ÓVATOSAN! A fenti színek csupán tájékoztató jellegűek. A valós színekhez kérd színkártyánkat!

Profilok

Külső fegyverzet profilválasztéka:
- “T” trapézlemez

Belső fegyverzet profilválasztéka:
- “L” lineáris
- „S” sík

Ajánlatkérés

Gór-Stal „S” FALPANELEK • Látszó rögzítéssel

A Gór-Stal „S” PIR és PIR MAX hőszigetelő maggal rendelkező falpanelek külső függönyfalként és belső válaszfalként történő alkalmazáshoz nyújtanak tökéletes megoldást.

TOVÁBB a termékre

Külső megjelenés

A panelek mind függőlegesen, mind vízszintesen beépíthetők.
Egyes esetekben álmennyezetként is jól funkcionálnak.
A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.
A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítőréteg biztosítja.
Kapcsolat típusa: látszó rögzítés

Szendvicspanel geometriai méretei

Vastagságok PIR (S): 40, 60, 80, 100, 120 mm
Vastagságok PIR-MAX (S): 80, 100, 120 mm
Fedőszélesség: 1 000 vagy 1 140 mm
Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Önsúlyok és hőátbocsátási tényezők

Panelvastagság (borda nélkül), s [mm]	40	60	80	100	120
Önsúly (0,5/0,5 mm), [kg/m²]	10	11	11,8	12,6	13,4
Hőátbocsátási tényező – PIR; U [W/m²K]	0,52	0,33	0,24	0,19	0,16
Hőátbocsátási tényező – PIR MAX; U [W/m²K]	0,52	0,33	0,24	0,19	0,16

Acélfegyverzet jellemzői

Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm

Hőszigetelő mag

Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020

Panel műszaki adatai

PIR/PIR-MAX:
- Tűzvédelmi osztály: B-s1,d0
- Tűzállóság: EI15-EI30 (vastagságtól függően)
- Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

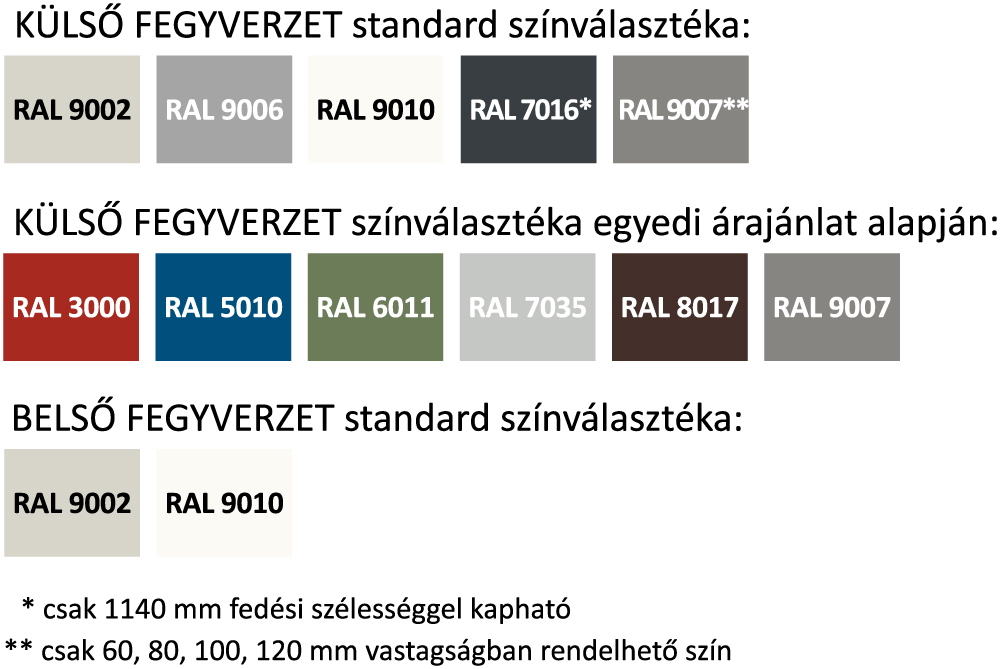

Külső- és belső fegyverzet színválasztéka

CSAK ÓVATOSAN! A fenti színek csupán tájékoztató jellegűek. A valós színekhez kérd színkártyánkat!

Profilok

Külső fegyverzet (lemez) profilválasztéka

Külső fegyverzet profilválasztéka:
- “L” lineáris
- „M” mikroprofil
- „R” rovátkolt
- „H” hullámos
- „S” sík

Belső fegyverzet profilválasztéka:
- “L” lineáris
- „S” sík (0,6 mm vastagság esetén)

Ajánlatkérés

Gór-Stal „U” FALPANELEK • Rejtett rögzítéssel

A Gór-Stal „U” méhsejtes szerkezetű oldalfalpanelek külső függönyfalként és belső válaszfalként történő alkalmazáshoz lettek kialakítva.

TOVÁBB a termékre

Külső megjelenés

A panelek mind függőlegesen, mind vízszintesen beépíthetők.
A homlokzaton nem látszó, rejtett rögzítéseknek köszönhetően ezek a panelek építészeti és funkcionális szempontból is népszerűek.
A fegyverzet mindkét oldalon horganyzott acéllemezből készül az EN 10346 szabvány szerint, 25 μm vastagságú poliészter bevonattal.
A panel illesztéseinek légtömörségét a gyártás során felvitt poliuretán tömítő réteg biztosítja.
Csatlakozás típusa: Rejtett rögzítés

Szendvicspanel geometriai méretei

Vastagságok PIR (S): 60, 80, 100, 120, 140 mm
Vastagságok PIR-MAX (S): 80, 100, 120, 140 mm
Fedőszélesség: 1 000
Gyártási hossz: 2,0 – 13,3 m (16,5 m)

Önsúlyok és hőátbocsátási tényezők

Panelvastagság (borda nélkül), s [mm]	60	80	100	120	140
Önsúly (0,5/0,5 mm), [kg/m²]	11,3	12,1	12,9	13,7	14,5
Hőátbocsátási tényező – PIR; U [W/m²K]	0,44	0,29	0,23	0,19	0,16
Hőátbocsátási tényező – PIR MAX; U [W/m²K]	0,38	0,26	0,2	0,16	0,14

Acélfegyverzet jellemzői

Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm

Hőszigetelő mag

Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020

Panel műszaki adatai

PIR/PIR-MAX:
- Tűzvédelmi osztály: B-s1,d0
- Tűzállóság: EI15 (vastagságtól függően)
- Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

Külső- és belső fegyverzet színválasztéka

CSAK ÓVATOSAN! A fenti színek csupán tájékoztató jellegűek. A valós színekhez kérd színkártyánkat!

Profilok

Külső fegyverzet (lemez) profilválasztéka

Külső fegyverzet profilválasztéka:
- “L” lineáris
- „S” sík (0,6 mm vastagság esetén)
- „M” mikroprofil
- „R” rovátkolt
- „H” hullámos

Belső fegyverzet profilválasztéka:
- “L” lineáris
- „S” sík (0,6 mm vastagság esetén)

Ajánlatkérés

Gór-Stal „CH” WALL HŰTŐHÁZI FALPANEL

Hűtőházi vagy fokozott hőszigetelési igényű épületek külső és belső burkolására oldalfalként vagy álmennyezetként használható falpanel. A panelekkel komplett hűtőkamrák is kialakíthatók, eseteként akár önhordó kivitelben is.

TOVÁBB a termékre

Külső megjelenés

Speciális kialakítás a fokozott hőszigetelési igényekhez.
A Gór-Stal „CH” hűtőpanel alacsony hőmérsékletű helyiségek (pl. t > 0°C hűtött kamrák, t > 0°C fagyasztóterek), valamint szabályozott hőmérséklettel és páratartalommal rendelkező létesítmények fali és mennyezeti alkalmazására lett kialakítva.
A panelek segítségével létesíthetőek önálló épületek, vagy meglévő épületen belül kialakított hűtött kamrák és fagyasztók is.
A panelek mind függőlegesen, mind vízszintesen beépíthetők egyszeres vagy többszörös elemekként.

Szendvicspanel geometriai méretei

Vastagságok PIR (S): 100, 120, 160, 200 mm
Vastagságok PIR-MAX (S): 100, 120, 160, 200 mm
Fedőszélesség: 1 000 vagy 1 140 mm
Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Önsúlyok és hőátbocsátási tényezők

Panelvastagság (borda nélkül), s [mm]	100	120	160	200
Önsúly (0,5/0,5 mm), [kg/m²]	12,6	13,4	15,0	16,6
Hőátbocsátási tényező – PIR; U [W/m²K]	0,22	0,18	0,14	0,11
Hőátbocsátási tényező – PIR MAX; U [W/m²K]	0,19	0,16	0,12	0,10

Acélfegyverzet jellemzői

Külső lemezvastagság: 0,5 mm
Belső lemezvastagság: 0,5 mm; 0,4 mm

Hőszigetelő mag

Kemény hab: PIR; PIR-MAX
Testsűrűség (kg/m3 ): ρ=40 (±10); ρ=40 (±10)
Hővezetési tényező (W/mK): λ=<0,022; λ=<0,020

Panel műszaki adatai

PIR/PIR MAX:
- Tűzvédelmi osztály: B-s1,d0
- Tűzállóság: EI15-EI30 (vastagságtól függően)
- Homlokzati tűzterjedés határérték: TH=15 perc (100+ mm) MSZ 14800-6: 2009 szerint
- Léghanggátlás: RW(C:Ct )=23(-2;-3) dB

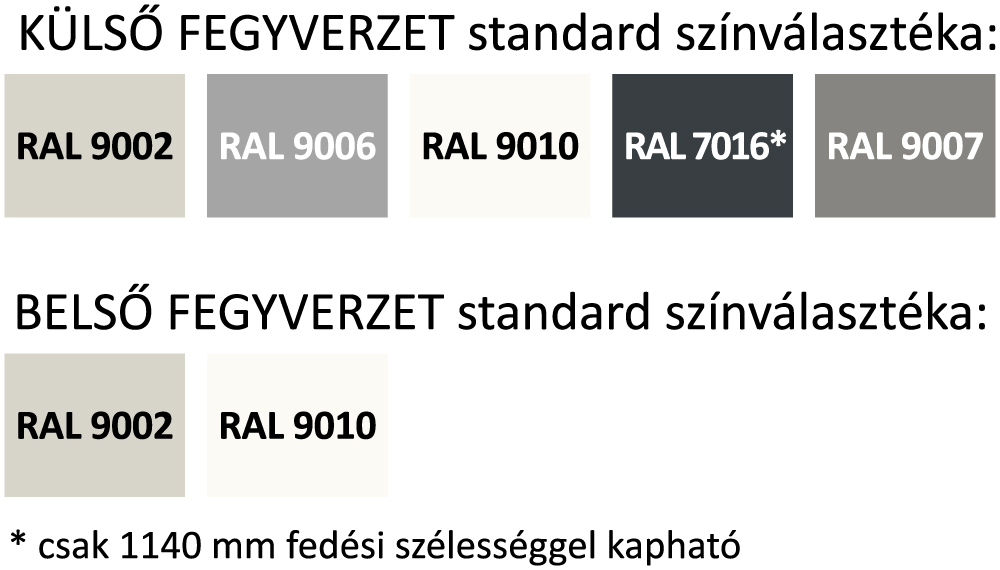

Külső- és belső fegyverzet színválasztéka

CSAK ÓVATOSAN! A fenti színek csupán tájékoztató jellegűek. A valós színekhez kérd színkártyánkat!

Profilok

Külső-belső fegyverzet (lemez) profilválasztéka

Külső fegyverzet profilválasztéka:
- “L” lineáris
- „M” mikroprofil
- „H” hullámos
- „S” sík (0,6 mm vastagság esetén)

Csatlakozás típusa

Speciális hűtőházi kialakítás a még tökéletesebb hőszigetelés érdekében

Ajánlatkérés

Gór-Stal „S” MW FALPANELEK • Látszó rögzítéssel kőzetgyapot szigeteléssel

Kőzetgyapot szigetelőanyaggal ellátott Gór-Stal szendvicspanelek tökéletes megoldást nyújtanak az ipari épületek oldalfalainak látszó rögzítéssel történő burkolására, valamint gyors és gazdaságos térelválasztáshoz. A panelek kőzetgyapot szigetelőanyaga kiváló tűzvédelmi elhatárolást nyújt, akár a PIR habos panelek közé építve is.

TOVÁBB a termékre

Külső megjelenés

A szendvicspanel két acéllemezből készül, mindkét oldalán (az EN 10346 szerinti) horganyzott kivitelben, 25 µm szerves poliészterrel bevonttal, különböző modern színekben kapható.
A hőszigetelő mag kőzetgyapot ásványi anyagból készült, A1 tűzvédelmi besorolással.
Kettős „U” alakú kialakítása biztosítja a panel-csatlakozás integritásának magas szintjét.
A falpanelek nagy előnye, hogy miután a kőzetgyapotos falpanel minden további nélkül összeilleszthető a LindabWall (PIR és PIR-MAX töltetű), látszó rögzítésű falpanel termékekkel, így inhomogén felületek hozhatók létre a két különböző töltetű falpanelek alkalmazásával is.
A kőzetgyapotmaggal ellátott panel egy nem éghető anyag, így kiválóan használhatók magasabb tűzállósági követelményekkel rendelkező terek elválasztására.
A kiemelkedő léghang-szigetelésnek köszönhetően a panelek megfelelő hangszigetelést biztosítanak az épületek különböző funkciójú terei között is.

Szendvicspanel geometriai méretei

Vastagságok MW (S): 80 mm
Fedőszélesség: 1 000 vagy 1 140 mm
Gyártási hossz: 2,0 – 13,2 m (16,5 m)

Önsúlyok és hőátbocsátási tényezők

Panelvastagság (borda nélkül), s [mm]	80
Önsúly (0,5/0,6 mm), [kg/m²] 1000 mm fedési szélességgel	17,9
Önsúly (0,5/0,6 mm), [kg/m²] 1140 mm fedési szélességgel	20,3
Hőátbocsátási tényező – MW; U [W/m²K]	0,54
